Allen-Bradley 1794-OB8 | Flex I/O Dijital DC Çıkış Modülü

Genel Bakış

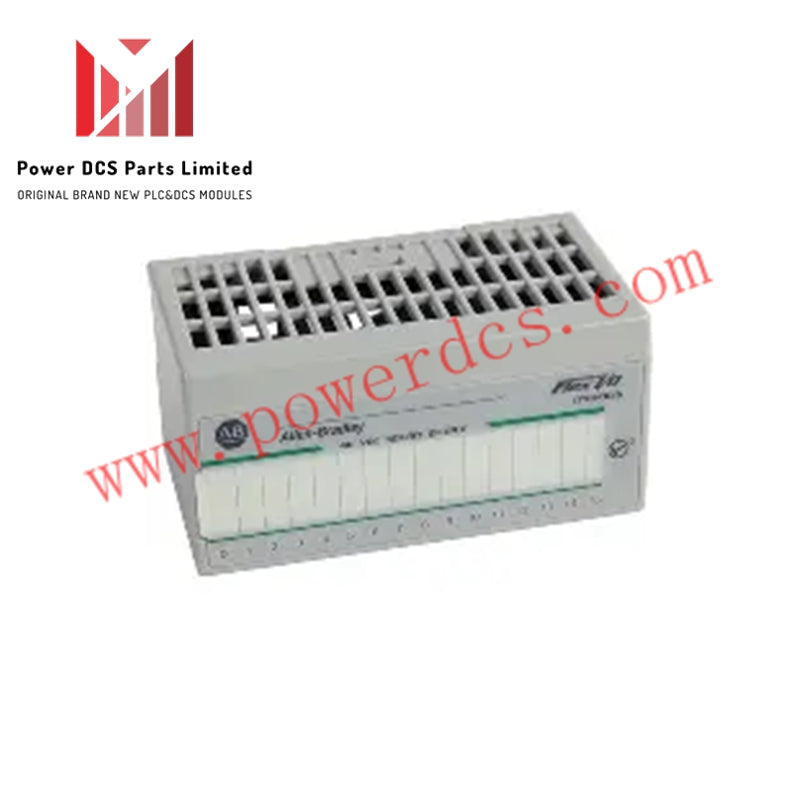

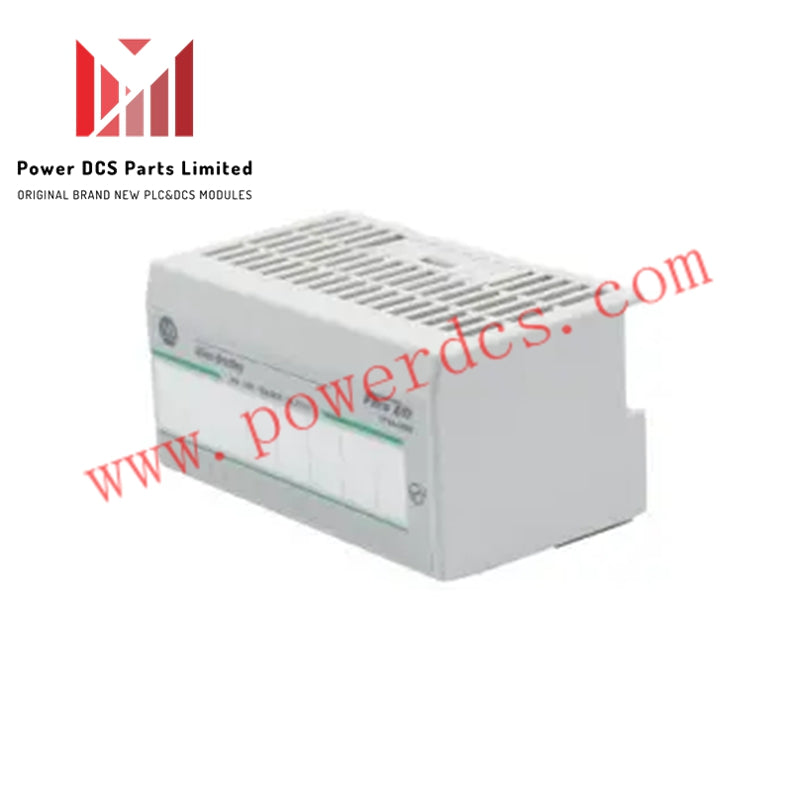

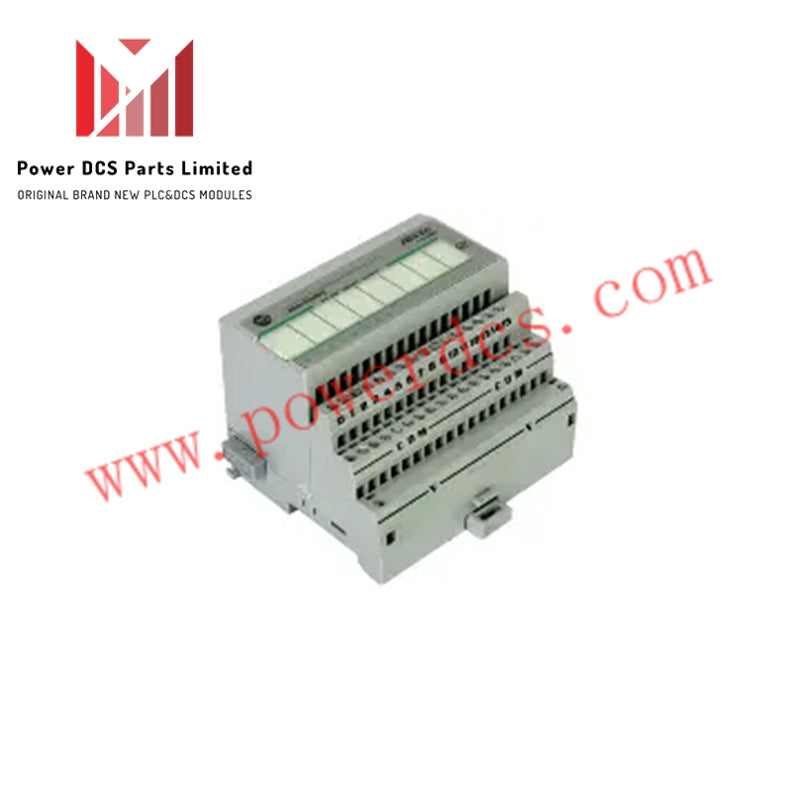

Allen-Bradley'den  1794-OB8 , sekiz kaynak çıkışlı bir Flex I/O dijital DC çıkış modülüdür. Alan cihazlarını I/O veri yoluna verimli bir şekilde bağlar ve çok yönlü endüstriyel otomasyon görevlerini destekler.

Elektriksel Özellikler

Bu modül,  nominal 24V DC açık durum voltajı ve kanal başına maksimum  500 mA akım sağlar.  Açık durum voltaj düşüşü 0.5V DC iken,  kapalı durum kaçak akımı 0.5 mA ile sınırlıdır.  50V sürekli izolasyon ve  5V DC'de 60 mA Flexbus akımı özelliklerine sahiptir. Maksimum  güç dağılımı 31.2V DC'de 3.3W olup,  11.2 BTU/saat termal dağılım üretir.

Bağlantı ve Montaj

 1794-OB8 kolayca bir  DIN rayına takılır ve  1794-TB3, 1794-TB3S ve 1794-TBKD dahil uyumlu terminal tabanlarıyla bağlanır.  ControlNet, DeviceNet, EtherNet/IP ve Universal Remote I/O  ağları üzerinden iletişimi destekler. Modül, kanal durumunu göstermek için  16 sarı LED gösterge bulundurur.

Performans ve Uyumluluk

 1794-OB8 ,  0.5ms kapalıdan açığa gecikme ve  1ms açıktan kapalıya gecikme sunar, hızlı ve doğru çıkış anahtarlamasını mümkün kılar. Harici güç aralığı  10–31.2V DC ve %5 dalgalanma ile olup, modül  10–35 mA akımı karşılar. XT versiyonları aşırı ortamlarda çalışmayı sağlar ve pano bakım maliyetlerini azaltır.

Çevresel Değerlendirmeler

Bu modül,  0–55°C (32–131°F) ve  %5–95 yoğuşmasız nem aralığında güvenilir şekilde çalışır ve endüstriyel ortamlarda kararlı performans sağlar.

Uygulamalar

 1794-OB8 ,  otomasyon, makine kontrolü ve uzak I/O sistemleri için idealdir ve çok çeşitli endüstriyel cihazlar için güvenilir, yüksek hızlı çıkış kontrolü sunar.
