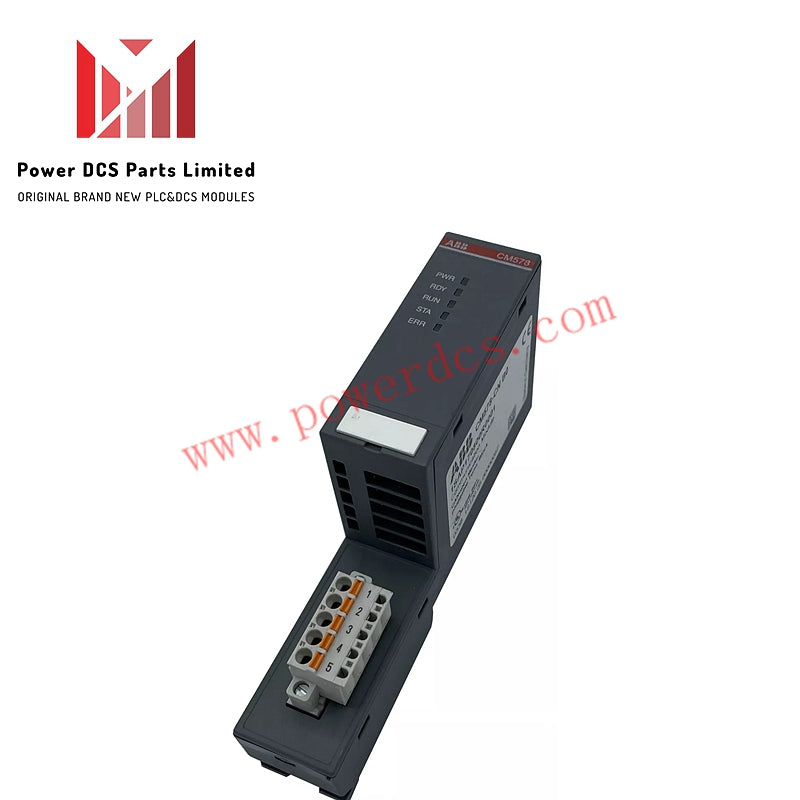

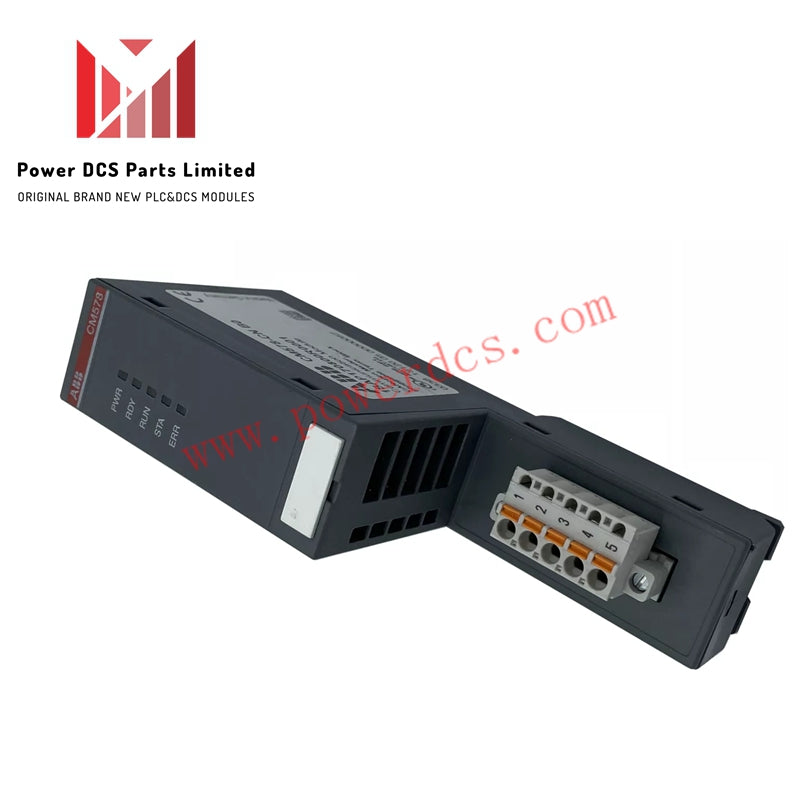

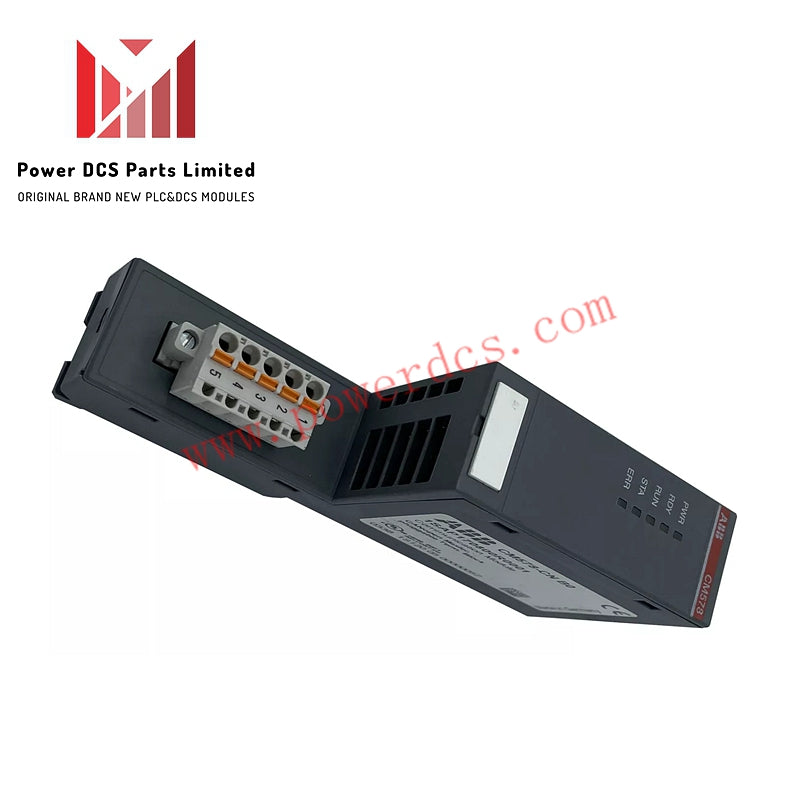

CM578 | ABB CANopen İletişim Modülü

Tanım

CM578, endüstriyel otomasyon sistemlerinde fieldbus iletişimini kolaylaştırmak için ABB tarafından tasarlanmış bir CANopen iletişim modülüdür. AC500 serisi içinde çalışır ve uyarlanabilir yapılandırmalar ile güvenilir bağlantı sağlar.

Teknik Şartlar

• Fieldbus: CANopen

• İletim Oranı: 10 kBit/s'den 1 MBit/s'ye

• İşlemci: EC1, 160 pin

• Kullanılabilir CPU'lar: PM57x, PM58x, PM59x

• Kullanılabilir Terminal Tabanları: Tüm TB5xx

Hafıza ve İletişim

• Fieldbus Bağlantısı: Takılabilir konektör (COMBICON, 5-pin)

• İletişim Modülü Arayüzü: Çift portlu bellek, 8 kBayt

• Dahili RAM Belleği (EC1): 256 kBayt

• Dış Flash Bellek: 512 kByte (firmware için)

• Dış RAM Belleği: Geçerli değil

Güç ve Tüketim

• İç Güç Kaynağı: Terminal tabanının iletişim modülü arayüzü aracılığıyla

• Mevcut Tüketim:

  • 24 VDC güç kaynağından: Tipik 50 mA

  • İletişim modül veri yolu: Tipik 290 mA

Fiziksel Detaylar

• Ağırlık: Yaklaşık 150 g
