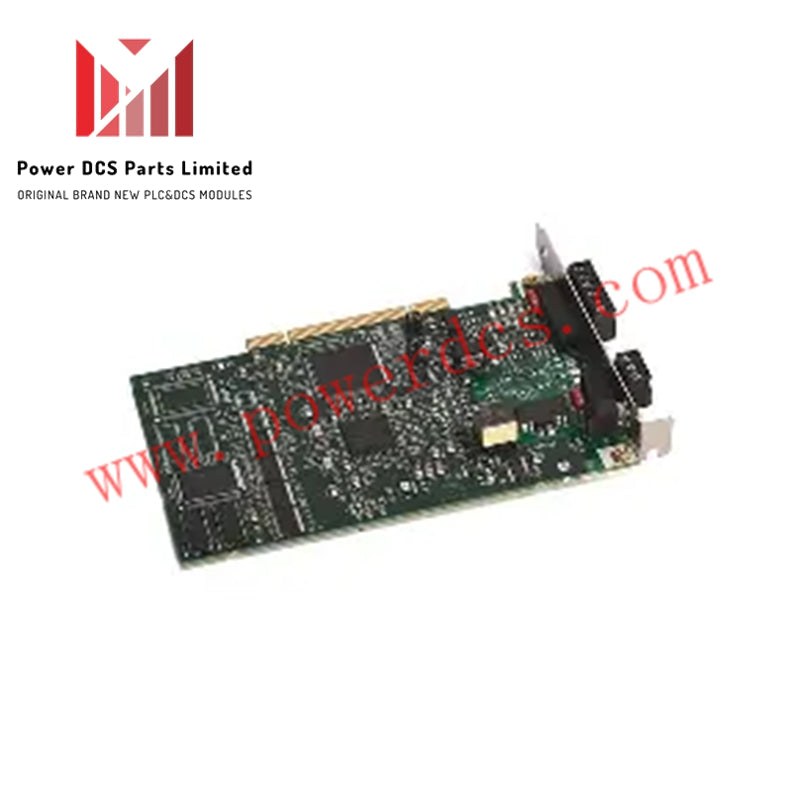

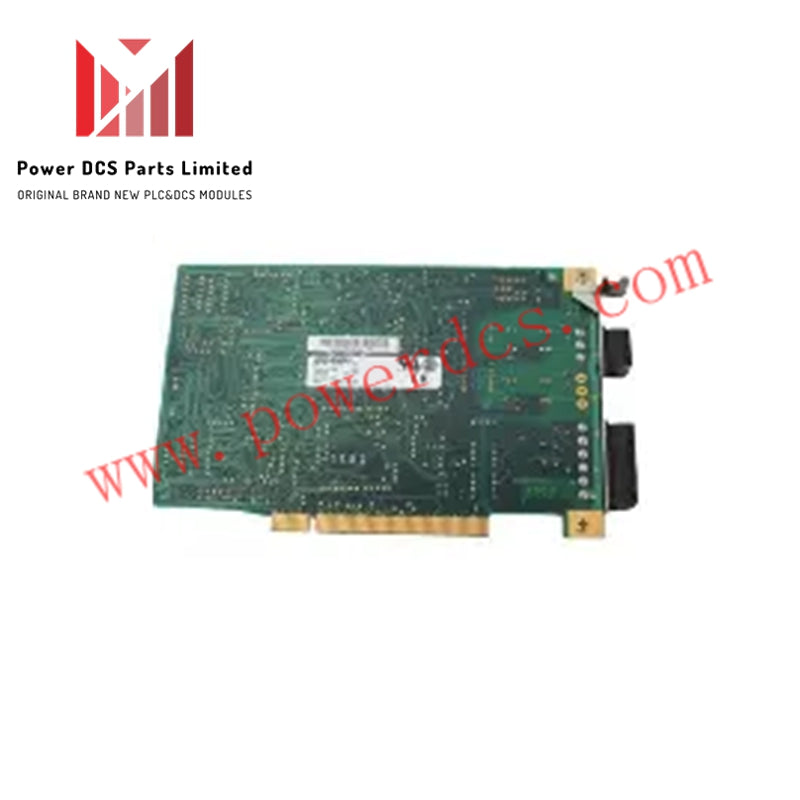

Thẻ Giao Tiếp Bus PCI Allen-Bradley 1784-PKTX

Tổng quan

 Allen-Bradley 1784-PKTX là một card giao diện mạng tuân thủ PCI 2.3 được thiết kế cho giao tiếp công nghiệp đáng tin cậy. Nó cung cấp hai kênh cho giao tiếp DH+/RIO và DH-485.

Giao tiếp và Tương thích

Được trang bị Kênh 1A cho DH+ / RIO và Kênh 1C cho DH-485,  1784-PKTX hỗ trợ các bộ xử lý PLC-5, PLC-5/250 và SLC 5/01–5/04. Quét I/O từ xa được hỗ trợ đầy đủ, cho phép trao đổi dữ liệu hiệu quả trên mạng tự động hóa của bạn.

Thông số Hiệu suất

Card hỗ trợ khoảng cách cáp tối đa là 10.000 ft cho DH+/RIO ở tốc độ 57,6K bit/s và 4.000 ft cho DH-485 ở tốc độ 19.200 bit/s. Mỗi kênh bao gồm một đèn LED chẩn đoán/trạng thái để giám sát thời gian thực. Độ trễ tín hiệu AC và DC điển hình là 29 ms ±8 và 30 ms ±7, đảm bảo giao tiếp nhanh chóng.

Chi tiết Vật lý và Lắp đặt

 1784-PKTX có kích thước nhỏ gọn đo được 4,5 x 12,4 x 6,3 inch (115 x 317 x 160 mm) và trọng lượng 0,3 lbs (0,1 kg). Lớp phủ bảo vệ giúp tăng độ bền trong môi trường công nghiệp, trong khi tuân thủ PCI đảm bảo tích hợp dễ dàng vào các hệ thống tương thích. Card cho phép tối đa bốn mô-đun mỗi hệ thống, hỗ trợ giao tiếp bus mạnh mẽ cho nhiều thiết bị.

Tính năng Chính

• Thương hiệu: Allen-Bradley

• Mẫu mã: 1784-PKTX

• Giao thức Giao tiếp: DH+, RIO, DH-485

• Kênh: 1A DH+/RIO, 1C DH-485

• Tương thích: Bộ điều khiển PLC-5 và SLC 5

• Chuẩn Bus: Tuân thủ PCI 2.3

• Giới hạn Mô-đun: Bốn mỗi hệ thống

• Giám sát Trạng thái: Đèn LED chỉ báo cho mỗi kênh

• Kích thước: 4,5 x 12,4 x 6,3 inch

• Trọng lượng: 0,3 lbs (0,1 kg)

• Lớp phủ: Lớp phủ bảo vệ cho môi trường công nghiệp

Lợi thế

 Allen-Bradley 1784-PKTX kết hợp hỗ trợ đa giao thức với độ tương thích cao và thiết kế nhỏ gọn. Các kênh mạnh mẽ, tuân thủ PCI và đèn LED chẩn đoán của nó cung cấp giao tiếp đáng tin cậy trong các mạng tự động hóa PLC-5 và SLC 5.
