Allen-Bradley 2711-K5A5 | Bảng điều khiển tiêu chuẩn PanelView 550 cho người vận hành

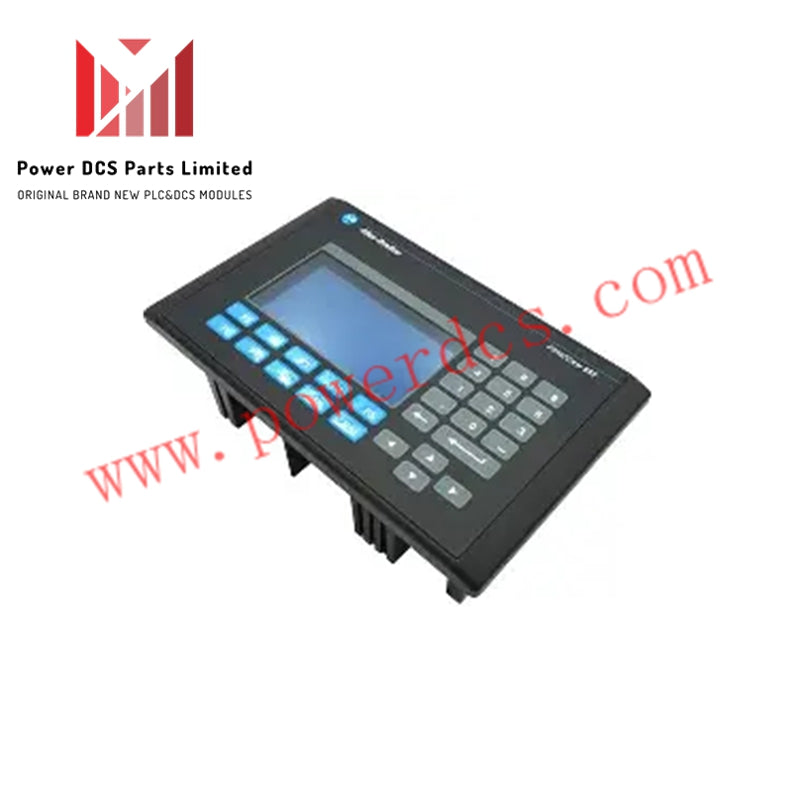

 2711-K5A5  từ Allen-Bradley là một Terminal Điều Khiển Operator PanelView 550 Standard nhỏ gọn. Nó có màn hình LCD đơn sắc transflective 5.5 inch với đèn nền LED, cung cấp diện tích hiển thị 120 x 60 mm và độ phân giải 256 x 128. Terminal này cung cấp giám sát quy trình rõ ràng và chính xác theo thời gian thực.

Giao Diện và Điều Khiển Operator

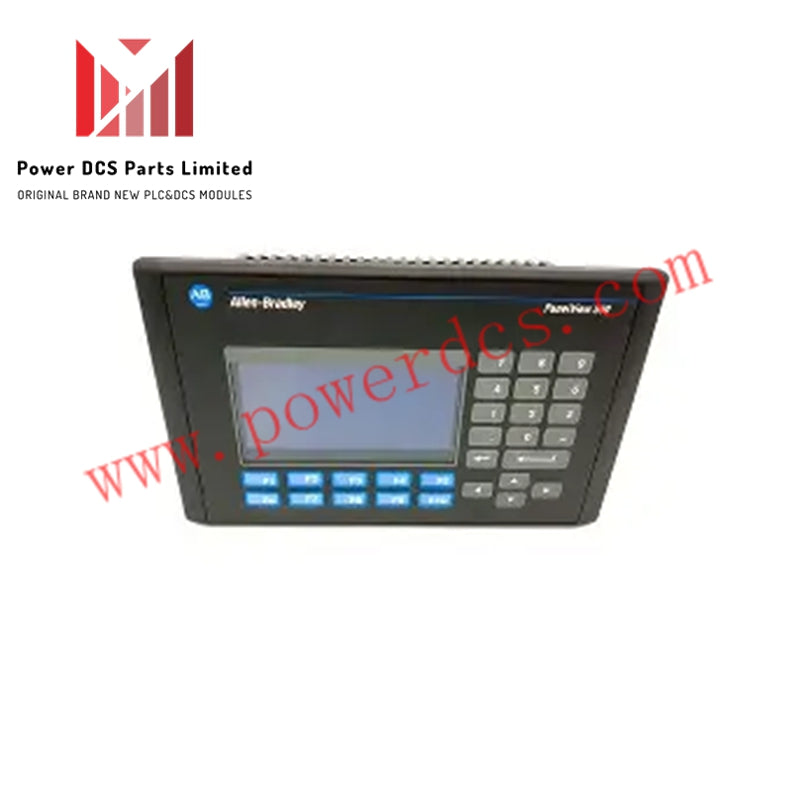

 2711-K5A5  cung cấp phương thức nhập liệu bằng bàn phím với Mười (10) phím chức năng (F1–F10) hỗ trợ gán biến cục bộ và toàn cục. Các phím số và điều hướng cho phép người dùng nhập giá trị, chọn đối tượng và điều hướng giữa các màn hình một cách hiệu quả.

Giao Tiếp và Kết Nối

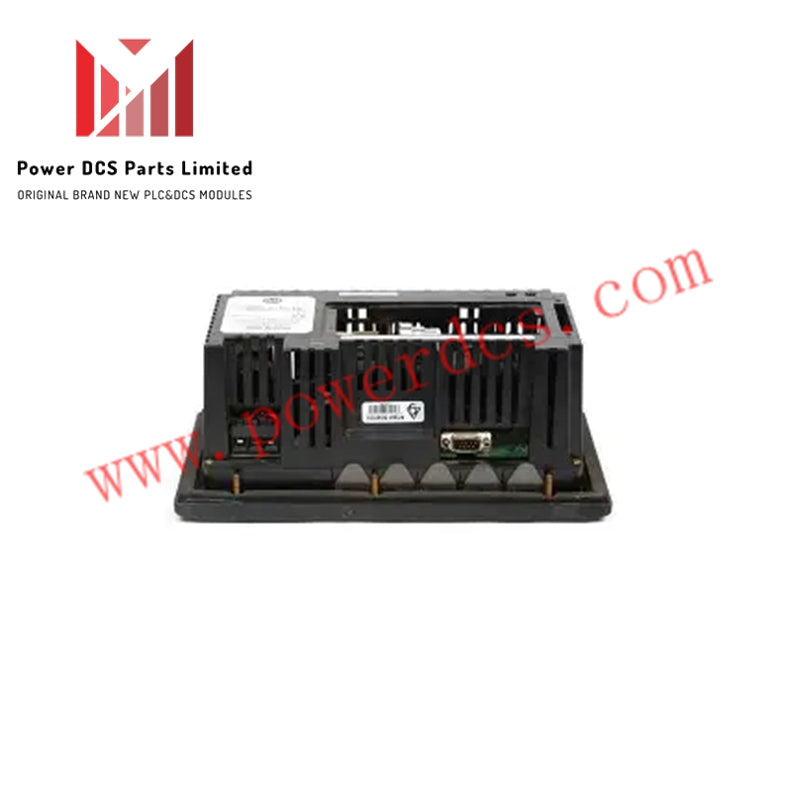

HMI này cung cấp giao diện RS232 tích hợp hỗ trợ giao thức truyền thông DH485. Nó dễ dàng kết nối với các bộ điều khiển Allen-Bradley PLC5, SLC500, CompactLogix, MicroLogix và ControlLogix. Terminal có thể xử lý một hoặc nhiều quy trình nhưng lý tưởng cho các ứng dụng nhỏ.

Nguồn Điện và Vỏ Bọc

 2711-K5A5  hoạt động với điện áp 85–264V AC, tần số 47–63 Hz. Nó đáp ứng các tiêu chuẩn vỏ bọc NEMA Loại 12/13, 4X (sử dụng trong nhà) và IP54/IP65. Các chỉ báo trạng thái bao gồm đèn LED COMM màu xanh lá và Fault màu đỏ để phản hồi trực quan ngay lập tức.

Bộ Nhớ và Lưu Trữ

Nó có bộ nhớ thời gian chạy ứng dụng 170 KB và bộ nhớ không biến mất 240 KB, chứa các đối tượng ứng dụng, văn bản và bitmap. Cấu trúc bộ nhớ này đảm bảo lưu trữ cục bộ đáng tin cậy và truy cập dữ liệu nhanh chóng.

Thông Số Vật Lý

Terminal nặng 6 pound và được vận chuyển với kích thước 14 x 11 x 8 inch. Thiết kế nhỏ gọn đảm bảo dễ dàng lắp đặt trong môi trường công nghiệp chật hẹp. Thiết bị hỗ trợ các cáp giao tiếp tiêu chuẩn Allen-Bradley, như 2711-NC13.

Tóm Tắt

2711-K5A5  cung cấp giải pháp HMI nhỏ gọn, tiết kiệm chi phí cho việc điều khiển máy móc và quy trình chính xác. Nó cân bằng các thông số kỹ thuật kỹ thuật mạnh mẽ với giao diện operator trực quan, đảm bảo hoạt động đáng tin cậy trong nhiều ứng dụng công nghiệp khác nhau.
