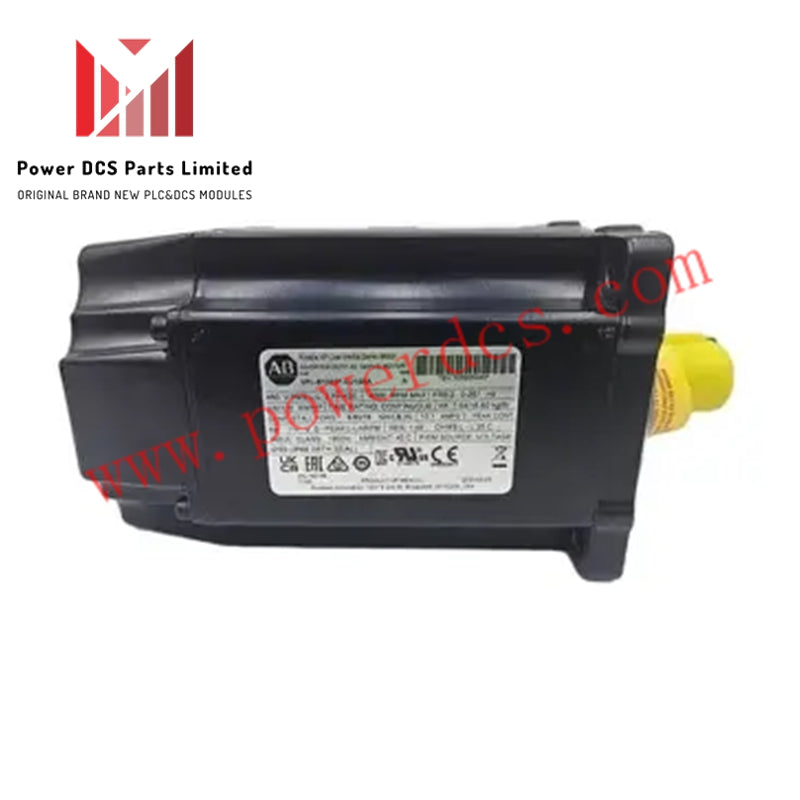

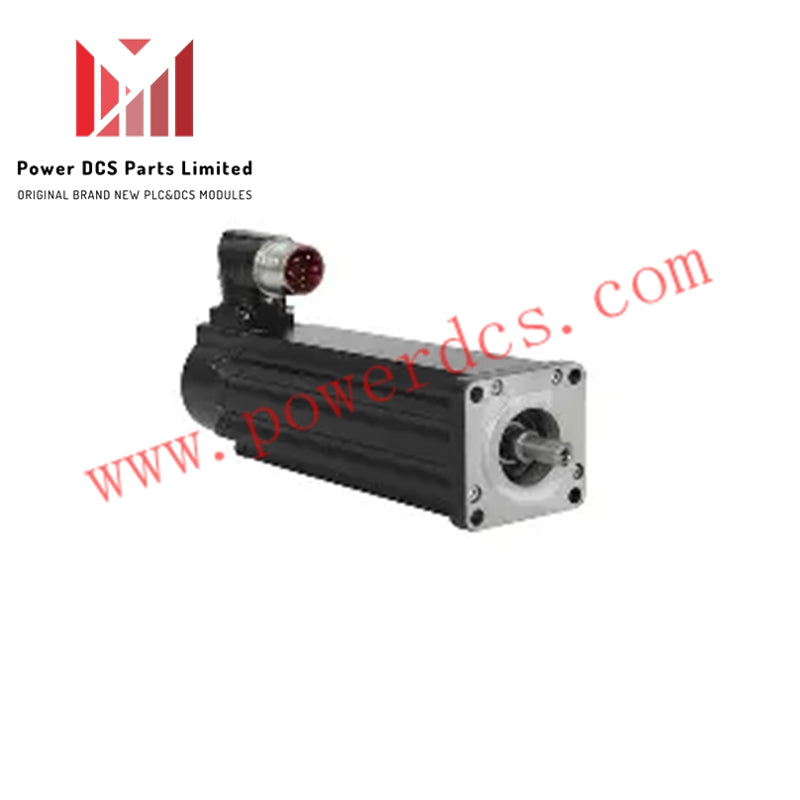

Động cơ servo quán tính thấp dòng VPL Allen Bradley VPL-B1003F-CJ12AA

Allen-Bradley VPL-B1003F-CJ12AA là một động cơ servo AC không chổi than quán tính thấp được thiết kế với công nghệ nam châm vĩnh cửu cho các ứng dụng công nghiệp hiệu suất cao. Nó cung cấp điều khiển chuyển động chính xác và lý tưởng cho các hệ thống đóng gói, ô tô, xử lý vật liệu và lắp ráp điện tử.

Thông số kỹ thuật

• Nhà sản xuất: Rockwell Automation

• Thương hiệu: Allen-Bradley

• Mã bộ phận / Số catalog: VPL-B1003F-CJ12AA

• Dòng sản phẩm: Dòng động cơ servo quán tính thấp VPL

• Loại động cơ: Động cơ AC không chổi than không đồng bộ

• Công suất định mức: 1.65 kW (2.21 HP)

• Mô-men xoắn dừng liên tục: 4.18 Nm (37.0 lb-in)

• Mô-men xoắn dừng đỉnh: 11.15 Nm (99.0 lb-in)

• Tốc độ hoạt động tối đa: 4750 RPM

• Tốc độ định mức: 4500 RPM

• Điện áp: 460 VAC

• Kích thước khung: 100 mm

• Chồng nam châm: 3

• Chiều dài chồng: 2

• Phanh: Không

• Trục: Khóa trục / Không có phớt trục

• Đầu nối: Đầu nối SpeedTec DIN đơn, góc phải, có thể xoay 325°

• Bộ mã hóa: Bộ mã hóa kỹ thuật số tuyệt đối một vòng 18-bit (giao thức Hiperface DSL)

• Mặt bích lắp đặt: IEC mét, lỗ lắp tự do (loại FF)

• Biến tần servo tương thích: Kinetix 5700, Kinetix 5500

• Ứng dụng tương thích: Đóng gói, Chuyển đổi, Xử lý vật liệu, Lắp ráp điện tử, Ô tô

• Quán tính rôto: 0.00012 kg·m²

• Trọng lượng: 4.45 kg

Tổng quan sản phẩm

Allen-Bradley VPL-B1003F-CJ12AA được thiết kế cho độ chính xác, độ tin cậy và tích hợp hiệu quả vào các hệ thống tự động hóa công nghiệp.

• Động cơ hiệu suất cao: Cung cấp công suất định mức 1.65 kW (2.21 HP) với mô-men xoắn đỉnh và liên tục lần lượt là 11.15 Nm và 4.18 Nm.

• Phản hồi kỹ thuật số: Trang bị bộ mã hóa kỹ thuật số một vòng 18-bit để cung cấp thông tin hiệu suất thời gian thực chính xác.

• Thiết kế quán tính thấp: Đảm bảo tăng tốc và giảm tốc nhanh, phù hợp cho các ứng dụng chuyển động tốc độ cao.

• Kết cấu nhỏ gọn & bền bỉ: Kích thước khung 100 mm với trục có khóa để kết nối cơ học chắc chắn.

• Lắp đặt đơn giản: Thiết kế động cơ đến biến tần với cáp đơn giảm độ phức tạp đi dây.

• Tương thích đa dạng: Hoạt động liền mạch với biến tần Kinetix 5700 và bộ điều khiển Kinetix 5500.

• Bền bỉ & đáng tin cậy: Khuyến nghị kiểm tra định kỳ động cơ, trục và phớt để duy trì hiệu suất lâu dài.

Lợi ích chính

• Điều khiển chuyển động chính xác cho các ứng dụng công nghiệp đòi hỏi cao.

• Thiết kế quán tính thấp cho phép phản hồi nhanh hơn và hiệu quả hệ thống cao hơn.

• Kết cấu bền bỉ đảm bảo độ tin cậy và độ bền lâu dài.

• Kết nối cáp đơn giản giảm độ phức tạp khi lắp đặt.

• Tương thích với nhiều bộ điều khiển servo Kinetix cho các ứng dụng đa dạng.
