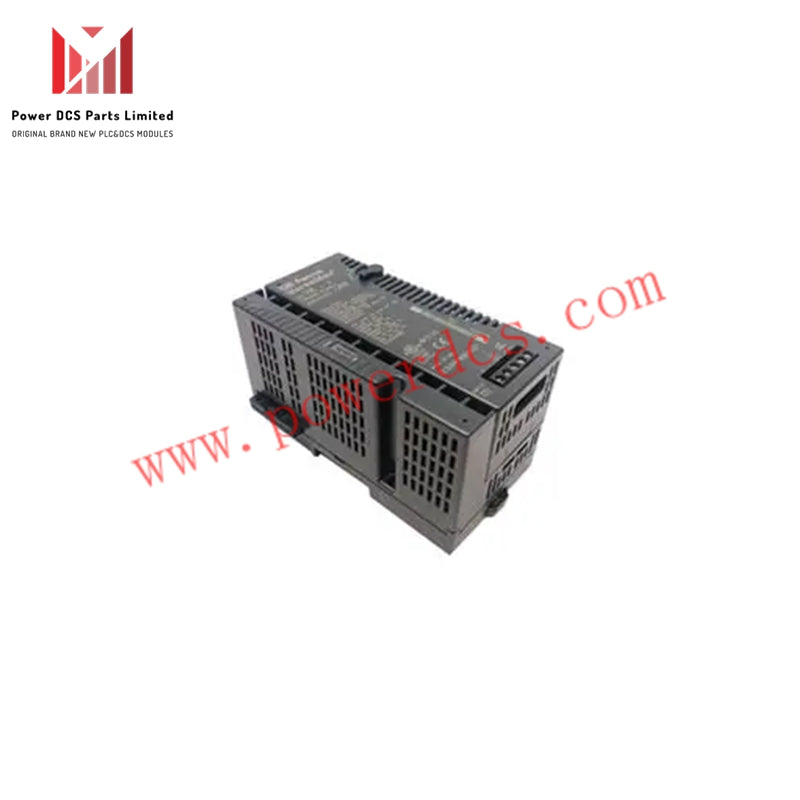

Mô-đun đầu vào tương tự GE Fanuc IC200ALG260C hoàn toàn mới

Nguồn Điện

• Module nhận nguồn trực tiếp từ nguồn backplane .

• Không cần nguồn ngoài cho hoạt động của module.

• Nguồn ngoài chỉ cần thiết cho các bộ thu phát của người dùng.

Xử lý Dữ liệu

• Xử lý thông minh được quản lý bởi CPU hoặc Đơn vị Giao diện Mạng (NIU) của hệ thống.

• Module cung cấp 8 từ dữ liệu đầu vào analog cho hệ thống.

Đèn LED chỉ báo

• INT PWR (Xanh lá): Chỉ thị sự hiện diện của nguồn trường nội bộ được tạo ra cho các mạch analog phía trường.

• OK (Xanh lá): Sáng khi nguồn backplane được cung cấp đúng cho module.

Chẩn đoán

• Module báo lỗi "Mất nguồn nội bộ" nếu nguồn nội bộ cho mạch phía trường bị mất.

Tham số Cấu hình

• Module hỗ trợ cấu hình linh hoạt qua hai jumper trên các đầu nối carrier:

• Một jumper thứ hai có thể được lắp để chọn dải đầu vào 0–10 VDC thay vì mặc định ±10 VDC.

• Jumper Installed: Kích hoạt chế độ dòng điện, chấp nhận các tín hiệu đầu vào 4–20 mA .

• Jumper Removed: Kích hoạt chế độ điện áp, chấp nhận các tín hiệu đầu vào –10 VDC đến +10 VDC .

1. Lựa chọn chế độ điện áp hoặc dòng điện:

2. Lựa chọn dải điện áp (Chỉ chế độ điện áp):
