Bảng Kết Thúc PEPPERL+FUCHS 242606 FI-PFH-TR-AO-380X HART

Mô tả

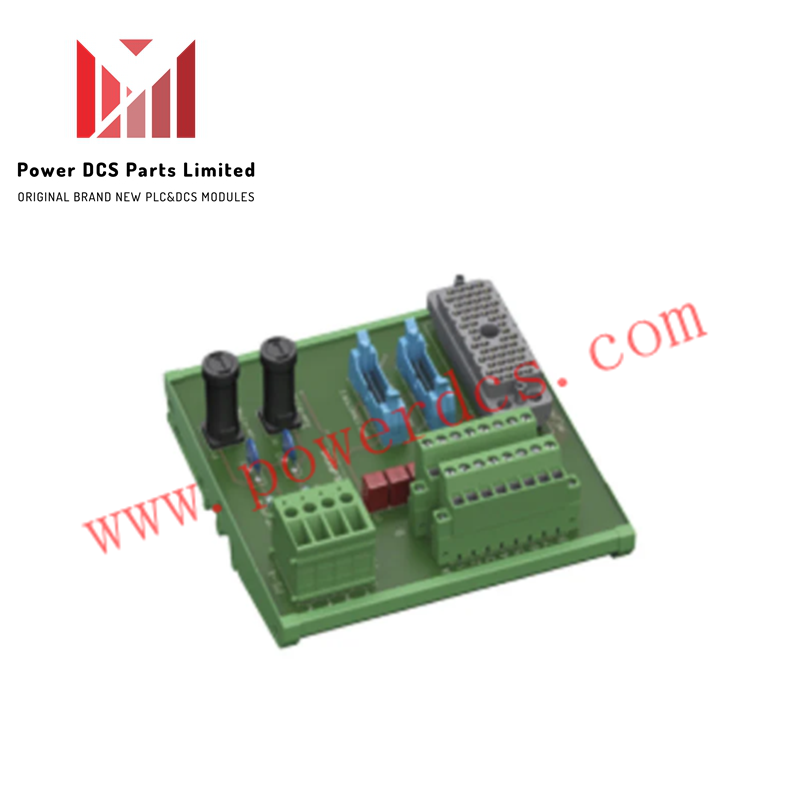

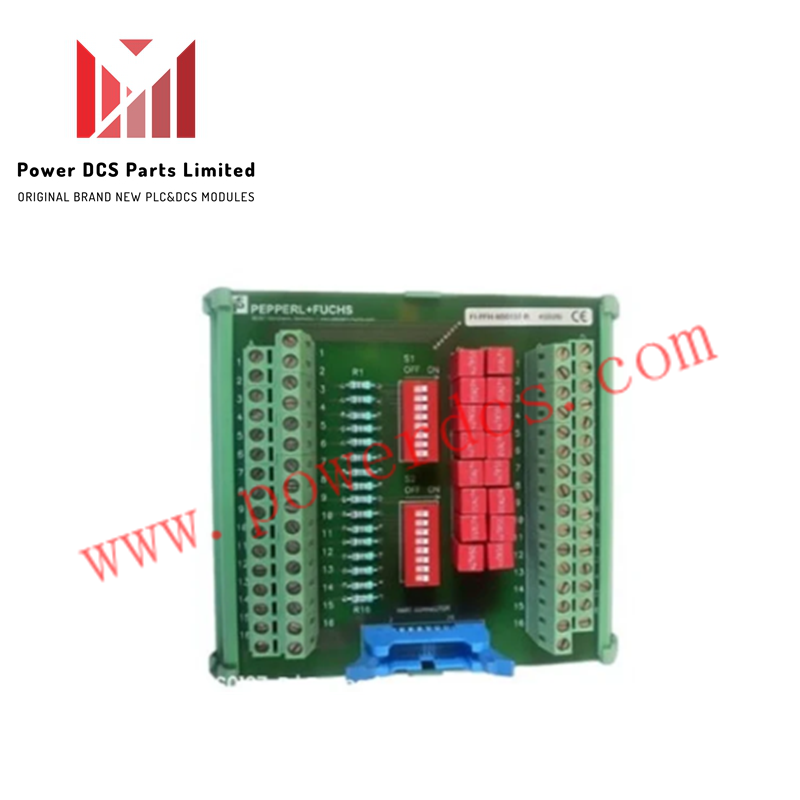

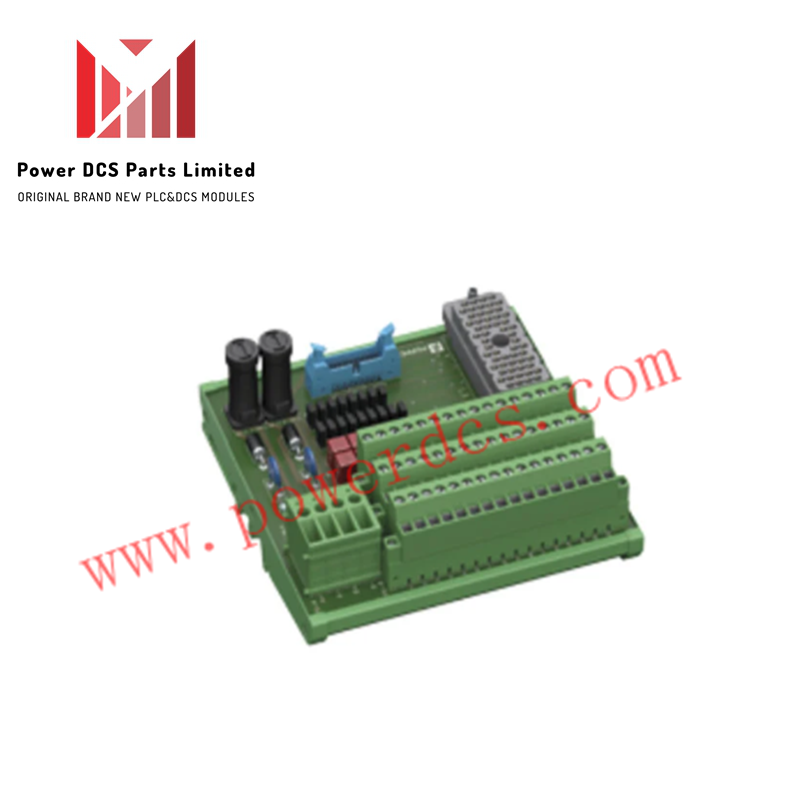

Bảng kết thúc PEPPERL+FUCHS FI-PFH-TR-AO-380X (Mã số 242606) được thiết kế cho các mô-đun đầu ra analog trong hệ thống hỗ trợ HART. Nó có phích cắm IDC kép, nguồn điện dự phòng được giám sát và giá đỡ DIN rail chắc chắn cho môi trường công nghiệp.

Thông số kỹ thuật

• Mẫu mã: FI-PFH-TR-AO-380X

• Nhà sản xuất: PEPPERL+FUCHS

• Mã số linh kiện: 242606

• Điện áp định mức: 25 đến 28 VDC SELV/PELV

• Độ chịu sóng gợn: Tối đa 10%

• Cầu chì: Cầu chì nội bộ 1 A

• Công suất tiêu tán: ≤ 500 mW

• Loại giao diện: Bộ ghép kênh qua phích cắm IDC 26 chân

• Dự phòng: Nguồn điện kép được giám sát và có cầu chì

• Dòng tín hiệu: Tối đa 30 mA mỗi kênh

• Phần tử hiển thị: Đèn LED xanh PS-A và PS-B

• Tuân thủ điện từ: EN 61326-1:2013, NE 21:2017

• Tiêu Chuẩn Bảo Vệ: IEC 60529:2001, cấp IP20

• Khả Năng Chống Sốc: 15g, 11 ms (EN 60068-2-27)

• Khả Năng Chống Rung: 1g, 10 đến 150 Hz (EN 60068-2-6)

• Nhiệt Độ Môi Trường: Lên đến 50°C (122°F)

• Nhiệt độ lưu trữ: -15 đến 50°C (5 đến 122°F)

• Độ Ẩm Chịu Được: ≤93%, không ngưng tụ

• Kết Nối Trường: Đầu vít có thể cắm, màu xanh lá

• Kết Nối Điều Khiển: Ổ cắm ELCO, 56 chân

• Giao Diện HART: 2 x đầu cắm IDC, 26 chân

• Đầu Nguồn Cung Cấp: Đầu vít, màu xanh lá

• Tiết diện lõi: 0.5 đến 2.5 mm² (20 đến 12 AWG)

• Vật liệu vỏ: PVC

• Trọng Lượng: Khoảng 300 g

• Kích Thước: 126 x 123 x 59 mm (R x C x S)

Tính Năng

• Đầu Cắm IDC Đôi: Hỗ trợ hai giao diện HART để định tuyến tín hiệu nâng cao

• Nguồn Cung Cấp Dự Phòng: Được giám sát và có cầu chì để vận hành liên tục

• Đèn LED Báo Hiệu: Đèn PS-A và PS-B cung cấp phản hồi trạng thái nguồn rõ ràng

• Lắp Đặt Trên Ray DIN: Đơn giản hóa việc lắp đặt trong tủ điều khiển công nghiệp

• Bảo Vệ Mạnh Mẽ: Vỏ IP20 chống bụi và tiếp xúc ngẫu nhiên

• Phạm Vi Điện Áp Rộng: Hoạt động an toàn trong khoảng 25 đến 28 VDC

• Tuân Thủ Công Nghiệp: Đáp ứng tiêu chuẩn EMC và rung cho môi trường khắc nghiệt

• Kích Thước Nhỏ Gọn: Tiết kiệm không gian bảng điều khiển với bố trí hiệu quả

• Điện Wiring An Toàn: Các đầu vít đảm bảo kết nối trường và nguồn tin cậy
