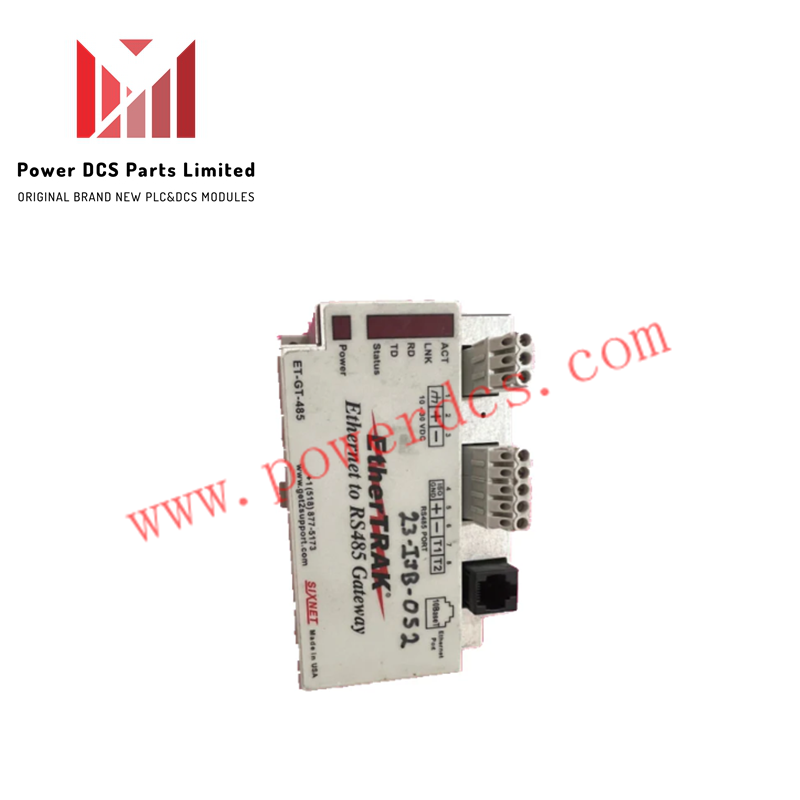

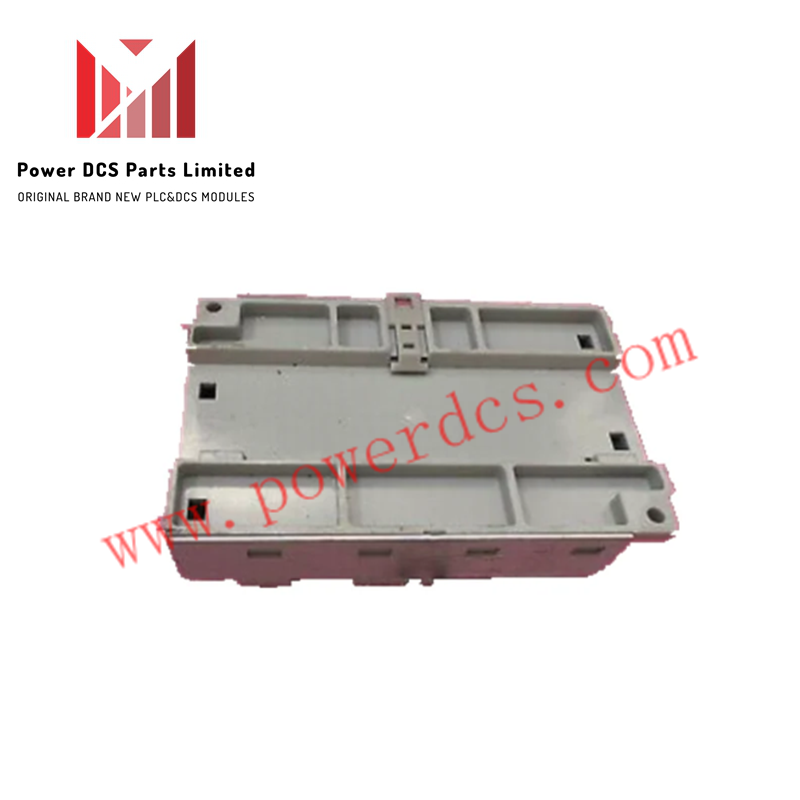

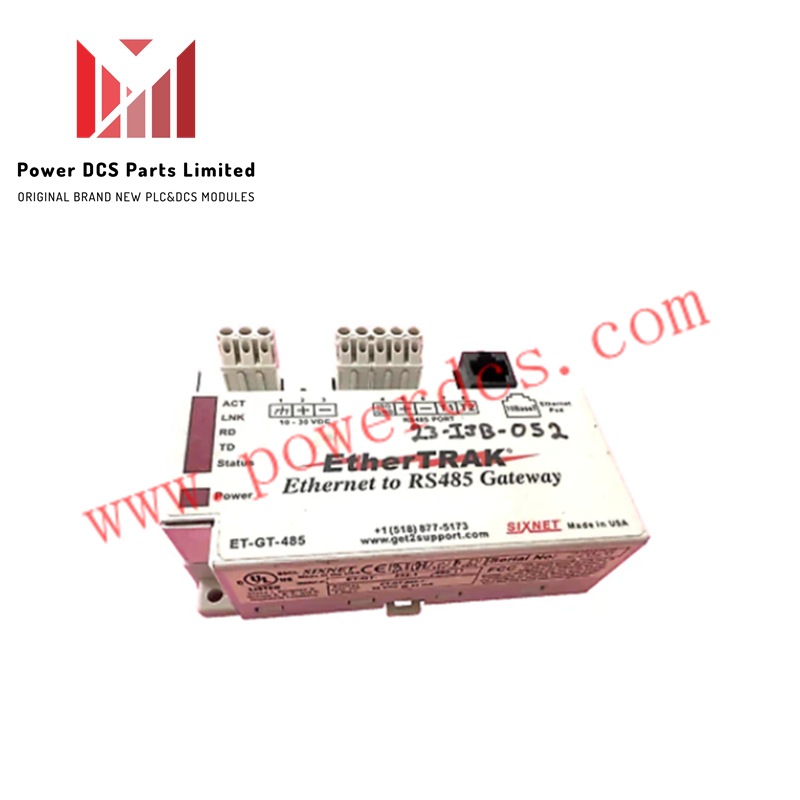

Cổng Modbus Công nghiệp SIXNET ET-GT-485-1

Mô tả

Cổng SIXNET ET-GT-485-1 được thiết kế cho tự động hóa công nghiệp trong môi trường khắc nghiệt. Nó hỗ trợ các giao thức Modbus qua RS485 và Ethernet, cung cấp liên lạc đáng tin cậy mà không cần quạt hay bộ phận chuyển động.

Thông số kỹ thuật

• Mẫu: ET-GT-485-1

• Cổng Ethernet: 10BaseT, 10 Mbps

• Giao thức Ethernet: TCP/IP, UDP

• Cách ly Ethernet: 1500 VRMS trong 1 phút

• Giao thức Serial: Sixnet, Modbus ASCII, Modbus RTU

• Tín hiệu RS232: TD, RD, RTS, CTS, DTR, GND

• Giao diện RS485: 2 dây (TD, RD, GND)

• Tốc độ Baud tối đa: 57.600 cho ET-GT-485-1

• Số thiết bị RS485 tối đa: Lên đến 32

• Cách ly RS485: 1200 VRMS trong 1 phút

• Khoảng cách cáp:

  • 1 km @ 57.600 baud (24 AWG)

  • 2 km @ 38.400 baud (24 AWG)

  • 3,5 km @ 19.200 baud (18 AWG)

• Nguồn điện: 10–30 VDC

• Tiêu thụ điện năng: 0,5 W điển hình

• Nhiệt độ hoạt động: –30°C đến +70°C

• Nhiệt độ lưu trữ: –40°C đến +85°C

• Độ ẩm: 5–95% RH, không ngưng tụ

• Chống xâm nhập: IP30

• Gắn kết: Thanh DIN hoặc gắn trực tiếp

• Chất liệu: Nhôm và Lexan

• Trọng lượng: 0,28 kg (10 oz)

• Tuân thủ: UL508, CSA C22.2/14, FCC Phần 15, ICES-003, UL1604, CSA C22.2/213

• Chống rung/sốc: IEC60068-2-6, -27, -32

Tính Năng

• Thiết kế siêu bền: Hoạt động trong khoảng –30°C đến +70°C không cần quạt

• Được đánh giá cho khu vực nguy hiểm: Đã được chứng nhận cho môi trường Zone 2

• Ethernet đáng tin cậy: Hiệu suất tốc độ dây với cách ly 1500 VRMS

• Hỗ trợ nối tiếp linh hoạt: RS232 và RS485 với khả năng tương thích nhiều giao thức

• RS485 khoảng cách xa: Lên đến 3,5 km với cáp phù hợp

• Tiêu thụ điện năng thấp: Tiêu thụ điển hình 0,5 W hiệu quả

• Nhỏ gọn & bền bỉ: Vỏ IP30 nhẹ với nhôm và Lexan

• Lắp đặt dễ dàng: Tùy chọn gắn trên thanh DIN hoặc gắn trực tiếp

• Tuân thủ toàn cầu: Đáp ứng các tiêu chuẩn UL, CE, FCC và CSA về an toàn và EMC
